嵌入式工业控制系统
1.
系统概述
工业控制系统要求稳定性和可靠性，同时必须符合电磁兼容的基本要求。本嵌入式工业控制板采用了业界领先的嵌入式技术和开放的网络平台，从原理图设计以及PCB的布线每一部分都精心考虑，超强稳定。系统从工业角度考虑了各种输入和输出，如交流光藕输入，能承受高电压数字光藕输入，能承载大电流和高电压的继电器输出。此系统为某一工业控制设计，但它的因为它的通用性和可扩展性可以用到很多工业场合 。
2.
参考图片

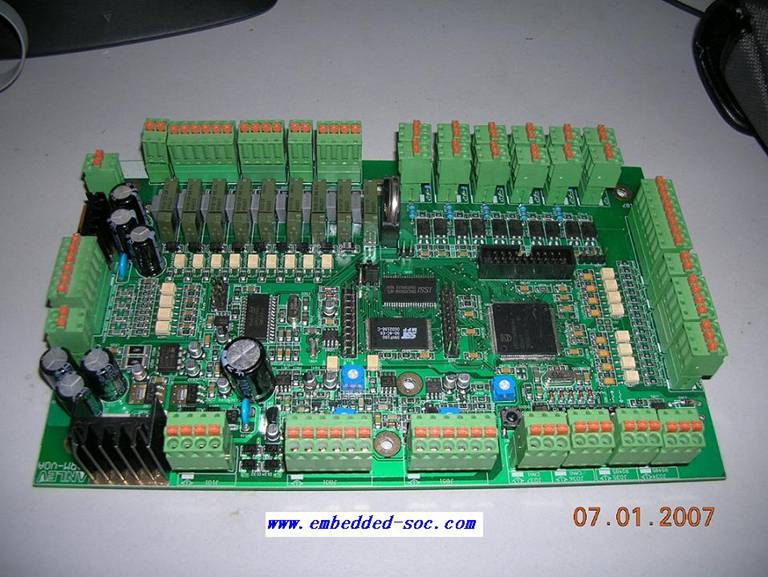

（1）系统板

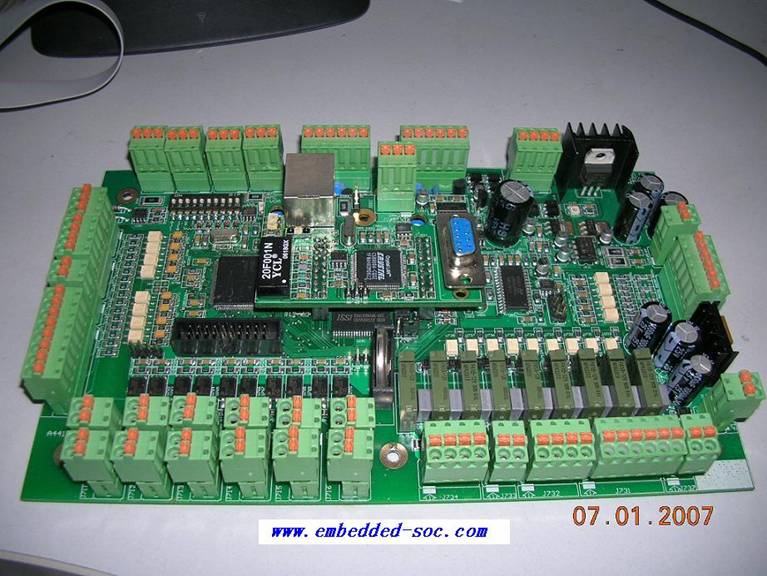

（1） 系统板＋外扩板
3.
功能特性
（1） 系统特性
|
32位高性能工业级ARM7 CPU |
|
2MB
FLASH |
|
512KB
RAM |
|
1个可校准的低功耗外置实时时钟 |
|
内置硬件看门狗 保证系统稳定可靠运行 |
（2） 接口特性
|
12 路光隔开关量状态输入 |
|
8 路光隔继电器控制输出 |
|
8 路交流光藕输入 |
|
1个10Base-T 以太网口 |
|
1 个RS232总线串型通信端口 |
|
1 个RS485总线网络接口 |
|
2个CAN接口
|
|
MP3音频输出 |
|
业界使用最方便，接触最可靠适用于工业场合的插座 |
|
系统具有超强的扩展性能，方便根据实际应用进行定制和扩展 |
4.
应用领域
工业控制
