网络数据采集服务器
1. 系统概述
网络数据采集服务器是一种专门用于对无人值守现场内的动力设备、环境状况、安防消防等进行信息采集、管理和监控的网络设备，它集中了现场数据采集、现场智能口（RS232/RS485/CAN）、各种通信协议转换、故障告警、应急控制、等多项功能，在该设备基础上建立的统一监控平台可极其方便的为现场设备管理和环境监控提供一体化解决方案，不但大大简化了现场监控设备，而且有效地提高了整个系统的稳定性和安全性。
网络数据采集服务设备采用了业界领先的嵌入式技术和开放的网络平台，适配各种传感器、变送器等可以对现场的模拟和状态参数进行实时采集和控制，内嵌高性能实时操作系统保证系统实时性。网络数据采集服务设备可以对监控现场实施远程控制和诊断，使很多无人值守机房成为可远程管理的对象，并通过Internet/Intranet技术将所有基站、机房、现场工业设备整合在统一的IP网络平台下，用简单易用的方式取代过去昂贵复杂的各种专用设备。支持TCP（UDP）/IP、SOCKET等多种标准网络协议和数据格式，可轻松实现系统的二次开发。
2.
参考图片
（1）机箱

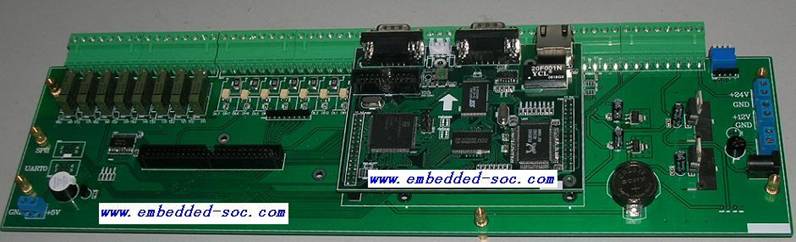

（2）系统核心
3.
功能特性
（1） 系统特性
|
32位高性能工业级ARM7 CPU |
|
2MB
FLASH |
|
512KB
RAM |
|
核心板为4层 稳定可靠 |
|
带256B E2PROM的复位监控电路，可扩展512B 1024B 2048B E2RROM |
|
1个可校准的低功耗外置实时时钟 |
|
内置硬件看门狗 保证系统稳定可靠运行 |
|
内置TCP/IP协议 |
（2） 接口特性
|
8路模拟/数字转换电压输入（0~5V DC或0-20mA） |
|
8 路光隔开关量状态输入（TTL电平） |
|
8 路光隔继电器控制输出(常开触点，干接点信号)与8路模拟通道可实现一对一联动，光藕和继电器双重保护 |
|
1个10Base-T 以太口 （物理接口：带数据传输指示等的RJ-45插座） |
|
1 个串型DB-9（M）智能通信端口 |
|
1 个RS485总线网络接口 |
|
1 个CAN接口，可扩展到4个CAN接口 |
|
对外24V 和12V供电 |
|
1 个I |
|
1 个SPI接口，方便用户其它设备的互连 |
|
系统具有超强的扩展性能，方便根据实际应用进行定制和扩展 |
（3） 输入/输出 信号范围
|
模拟量 内置10位A/D变换器， 输入信号0V 到 5V电压或4-20mA电流 |
|
开关量状态输入电压为TTL信号0-18V |
4.
应用领域
远程数据采集
远程监控
远程环境检测
故障报警
安全防范
应急控制
