CANFDBridge-200T

        产品概述

CANFDBridge-200T智能CANFD网桥是一款性能优异的CAN(FD)中继、CAN(FD)报文转换设备。它能够增加总线的负载能力和延长通信距离，匹配不同通讯波特率的CAN(FD)网络，同时支持CAN和CANFD网络的转换。

CANFDBridge-200T作为CAN(FD)智能网桥，支持CAN转CAN、CAN转CANFD、CANFD转CAN、CANFD转CANFD等报文默认转换处理。除此之外，还提供合并(若干个CAN报文组成一个CANFD报文)、拆分(一个CANFD报文拆分成若干个CAN报文)，帧映射等特殊转换处理。用户可自由设定CAN(FD)报文的转发映射、组包拆包等规则，满足自身应用需求。

CANFDBridge-200T可通过串行通信接口连接到PC来配置。使配置软件设置规则后即可脱机使用，简单易用。

        创新点

32位400M高速处理器，内嵌实时操作系统和自适应流量控制算法，适合对实时性要求苛刻的系统使用。

端口具有队列缓冲，确保从低速到高速所有应用的帧完整性。

端口采用旋转拨码开关设置CAN(FD)数据域和仲裁域波特率，对于大部分应用客户无需采用配置软件，即可使用。

端口具有发送、接受、状态单独指示，方便工业现场调试。

CAN(FD)转串口、CAN(FD)网桥、CAN(FD)交换机、CAN(FD)转光（点对点）、CAN(FD)转光（总线型）、CAN(FD)和光混合交换机的配置软件和配置方法完全统一，客户可以在这些产品之间无缝切换。

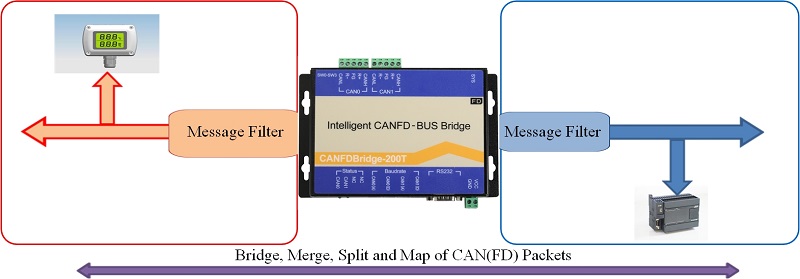

       产品典型应用

       系列产品典型应用

32位400M高速ARM处理器，内嵌实时操作系统

端口数据吞吐量CAN帧6500fps（扩展帧），CANFD帧5000fps（扩展帧）

具有2通道电气隔离的CAN(FD)接口，隔离电压为2500VDC

用户可通过旋转拨码开关或RS232端口配置通信波特率：5Kbps~5Mbps

支持CAN(FD)报文转发，包括三种转发方式：(1)基础转发；(2)组包拆包；(3)帧映射；转发功能主要对接收的CAN(FD)帧进行转发。转发前对接收的帧进行组包、拆包、映射等处理，将处理后的帧发送。其处理优先级为：组包拆包>帧映射>基础转发

强大的CAN(FD)消息过滤功能，能有效避免不需要的消息被转发

内置式终端电阻和外置式终端电阻可选
