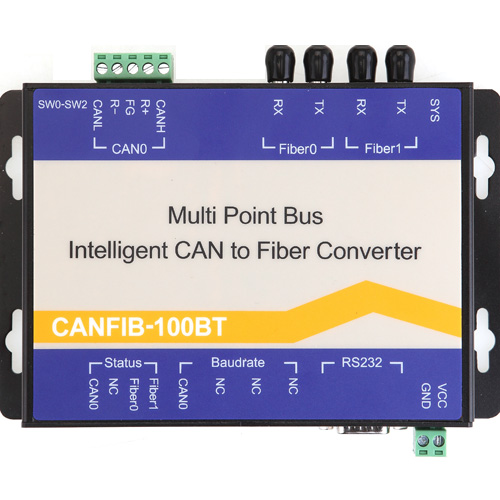

CANFIB-100BT (CANFiber-9000B)

高速智能CAN光纤转换器 (总线式CAN总线转光纤,长期大量应用于青鸟、海湾、松江、西门子等消防主机,支持光纤环网冗余功能,支持点对点、星型、链型总线式、环网以及混合型网络组网方式)
  • 产品特点
  • 产品性能

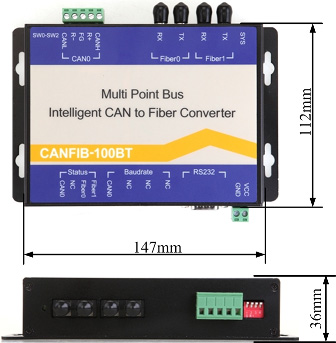

  • 外形尺寸
  • 订购信息

产品概述

CANFIB-100BT 能实现总线式光纤传输,该设备具有1个CAN通信端口,2个光纤通信端口。2个双绞线端口都有独立的CAN收发器,能倍增节点数目,因此,在提供自由的布线方式的同时,也解除了系统总线上CAN收发器最大节点数驱动限制;2个光纤端口可使CANFIB-100BT应用于高干扰现场环境中,特别是在高压场合、动力场合等环境。每个端口还具备检测总线活跃及总线故障指示灯,方便观察CAN 总线网络工作状态。

CANFIB-100BT 可用于波特率高达1Mbps 的CAN 网络,所有通道均可在不同的波特率下工作。CANFIB-100BT 符合CAN 规范2.0A和2.0B,可用于各种不同的高层CAN 协议(CANOpen,SDS,J1939,DeviceNet 或其它定制的协议)。

CANFIB-100BT 可以配置相应的CAN 消息过滤器,这样可以保证只有需要的数据通过中继器传输到其他CAN 网络上。因此该设备能有效降低网络的负载。

CANFIB-100BT 可通过异步串行通信接口连接到PC 来配置;提供基于Windows 系统的配置软件,使用简单,支持配置即时生效,设备配置完成后无需任何操作即可投入工作。

创新点

32位120M高速处理器,内嵌实时操作系统和自适应流量控制算法,适合对实时性要求苛刻的系统使用。(业界唯一)

端口具有1000帧缓冲,确保从低速到高速所有应用的帧完整性。(业界唯一)

端口采用旋转拨码开关设置波特率,对于大部分应用客户无需采用配置软件,即可使用。(业界唯一)

端口具有发送、接受、状态单独指示,方便工业现场调试。(业界唯一)

端口CAN波特率设置兼容业界标准SJA1000T,方便客户设置的同时兼容全系列CAN总线

产品。(业界唯一)

CAN网桥、CAN交换机、CAN转光(点对点)、CAN转光(总线型)、CAN和光混合交换机的配置软件和配置方法完全统一,客户可以在这些产品之间无缝切换(业界唯一)

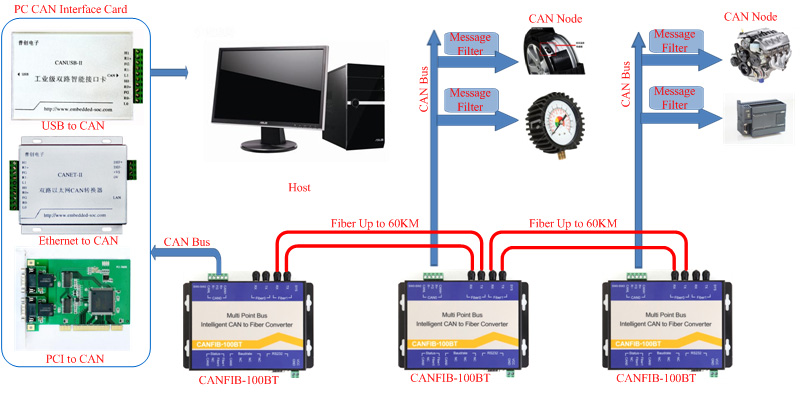

产品典型应用



系列产品典型应用
